印刷用パンチベンダーでのリモートI/O TBEN-Sの活用

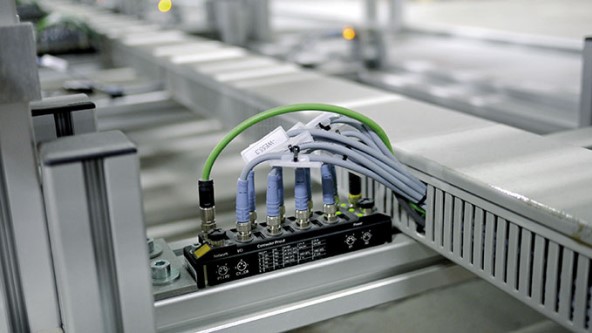

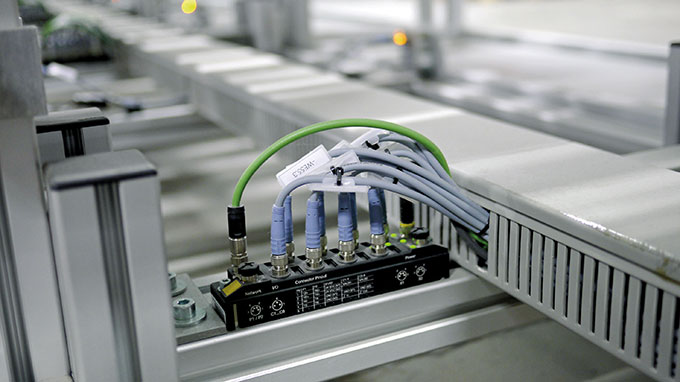

Beil社は印刷用パンチベンダーにおいてタークのリモートI/O TBEN-Sを40mm角のアルミフレームに取り付けています
印刷業界の機械は、オフィス環境用の多くのインターフェースを持っています。プレートセッター、パンチベンダーおよび実際の印刷機は、一緒にネットワーク化され、印刷工程のシステムに接続されていなければなりません。バーコードスキャナとモニタも接続する必要があります。イーサネットソリューションは、共通のTCP/IPプラットフォームを使用してこれを単純化します。したがって、Beil Registersysteme社は、印刷業界向けのイーサネットソリューションも使用しています。センサとアクチュエータを接続するために、タークの超小型TBEN-Sが、ベルギーの印刷会社で使用されています。マシン内の配線とコントローラ環境での統合は簡単に終了しました。
パンチベンダーならびにターンテーブルおよびオフセット印刷における特定の工程のための装置は、多くの場合、バイエルン州のアベンスベルクのBeil Registersysteme GmbHから供給される。同社は、世界中の数少ないフルサービスサプライヤの1つで、印刷のすべての分野で印刷版のプレスと曲げ加工を行っています。
イーサネットによりデータ転送が容易に
アントワープ近郊のベルギーの印刷会社のために、Beilはターンテーブルとスタンドを備えたパンチベンダーを製作しました。印刷プロセスに関わるさまざまなマシン間でのデータ転送は工業用イーサネットで行われています。これは従来のフィールドバスよりもはるかに簡単でした。

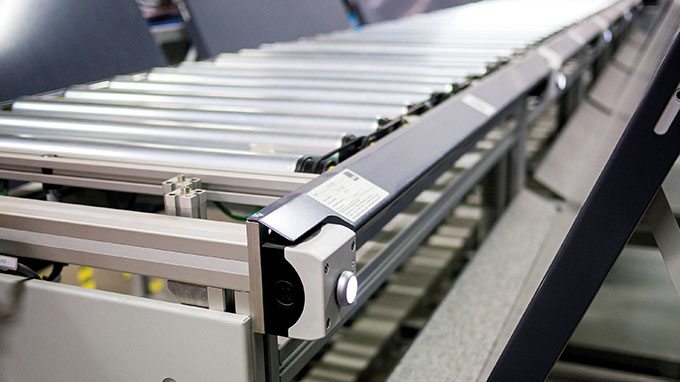

曲げ加工後、印刷版はデータマトリックスコードによって識別され、ハチェットスタンドに搬送される。プレートは既にCTPマシンにあるベルギーの工場で打ち抜かれています。プレートのサイズに応じて、スタンドには真空グリッパーが装備されており、プレートを静かに設置します。 100枚から120枚でカートが一杯になります。これは、光および音によりオペレータに伝えられます。ボタンで車をロック解除することができます。同時に、カートに載せられたプレートを識別するためのチケットが印刷されます。

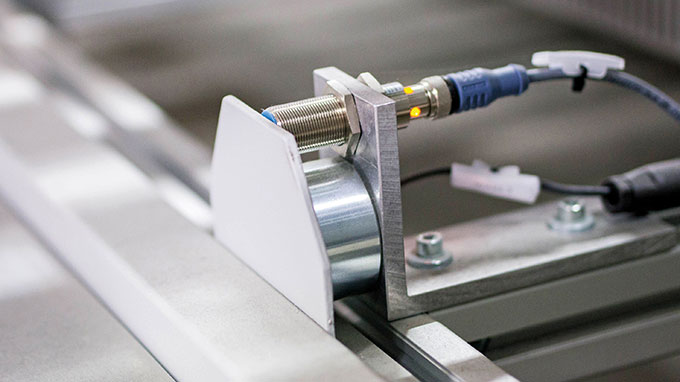

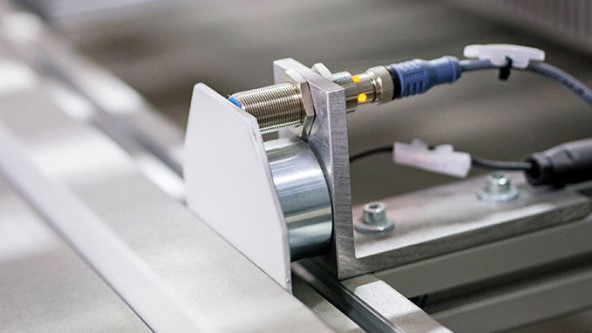

キャリッジをスタンドに固定するために、電磁石が取り付けられ、ボタン操作によりロックとロック解除される。近接センサは、カートが正しく配置されているかどうかを検出します。空のカートがセンサの前に配置されていると、押しボタンが点滅し、カートを再びロックして補充することができます。 2台の車はそれぞれスタンドに面し、モジュールを形成します。
配線工数の削減

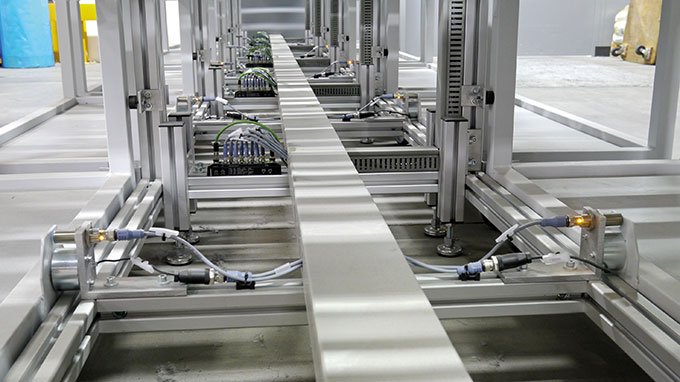

古くから使われているハードワイヤリングの代わりに、Beil者は保護等級IP67のタークのリモートI/O、TBEN-Sを採用しました。このPROFINETのリモートI/Oは、信号を装置上で直接収集し、コントロールキャビネットのBox PCコントロールに持ってきます。 TBEN-Sモジュールは、ライントポロジで構築されています。
イーサネットアドレスとWebサーバを搭載
TBEN-Sモジュールは非常にコンパクトで、幅がわずか32ミリであるため、モジュールトローリーの40mm幅のアルミフレームに直接取り付けることができます。TBEN-Sは独自のイーサネットアドレスを持つPROFINETデバイスです。 Webサーバとライントポロジー用の2つのイーサネットポートも搭載されています。
